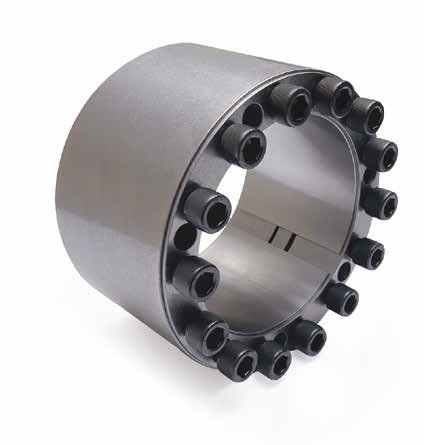

SIT S.p.A. produce da oltre 30 anni i calettatori SIT-LOCK® per attrito ideali per ogni applicazione di collegamento albero-mozzo. Possono fissare qualsiasi corpo di mozzo, volani, pulegge, ruote per catena, ingranaggi, leve, giunti ecc.
I calettatori per attrito SIT-LOCK®, semplicemente serrando le viti, sviluppano una forza assiale sull’albero e sul mozzo che si sviluppa su tutta la superficie di contatto. A differenza dei sistemi tradizionali offrono una moltitudine di vantaggi. Disponibili a magazzino una vasta gamma di calettatori SIT-LOCK® che consentono di coprire una ampia gamma di applicazioni.
Disponibilie anche il nuovo MONOBLOCK SIT-LOCK® 30 per collegamento albero-mozzo! Facile, veloce, MONOBLOCK!
Caratteristiche
-
-
- Consentono la riduzione dei costi dell’assieme
- Ideali per applicazioni di ultima generazione
- Consentono precisi posizionamenti assiali ed angolari
- Ideali per applicazioni con accelerazioni e decelerazioni
- A gioco zero
- Facilità di montaggio e smontaggio
- Possibilità di carichi simultanei
- Semplicità di calcolo
-
Esecuzioni calettatori SIT-LOCK® disponibili
Serie SIT-LOCK® 3Autocentranti
Composto da un anello interno ed un anello esterno tagliati e da un distanziale atto ad impedire lo spostamento del mozzo rispetto all’albero durante il serraggio delle viti. Questo calettatore è particolarmente adatto per applicazioni dove è necessario avere pressioni basse sul mozzo. Consigliato per applicazioni su mozzi in alluminio oppure su mozzi con materiale con caratteristiche meccaniche basse.
Serie SIT-LOCK® 4Autocentranti
Composto da due anelli conici tagliati ed un anello esterno tagliato, è particolarmente adatto per applicazioni dove è necessario trasmettere elevati momenti torcenti.
Serie SIT-LOCK® 4AAutocentranti
Composto da due anelli conici tagliati ed un anello esterno tagliato, è particolarmente adatto per applicazioni dove è necessario trasmettere elevati momenti torcenti.
Serie SIT-LOCK® 4CAutocentranti
Versione compatta, composto da due anelli conici tagliati ed un anello esterno tagliato, è particolarmente adatto per applicazioni dove è necessario trasmettere elevati momenti flettenti.
Serie SIT-LOCK® 5AAutocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere un’ottima concentricità e perpendicolarità del mozzo rispetto all’albero.
Serie SIT-LOCK® 5BAutocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere un’ottima concentricità e perpendicolarità del mozzo rispetto all’albero. Inoltre è utilizzato per il bloccaggio di mozzi con caratteristiche meccaniche basse.
Serie SIT-LOCK® 6Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere una buona concentricità e perpendicolarità del mozzo rispetto all’albero.
Serie SIT-LOCK® 7Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere un’ottima concentricità e perpendicolarità del mozzo rispetto all’albero. Inoltre è utilizzato per il bloccaggio di mozzi con larghezze contenute.
Serie SIT-LOCK® 8Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere un’ottima concentricità e perpendicolarità del mozzo rispetto all’albero. Permette, a parità di uguale diametro esterno di poter applicare lo stesso mozzo su differenti diametri albero.
Serie SIT-LOCK® 12Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere una buona concentricità e perpendicolarità del mozzo rispetto all’albero.
Serie SIT-LOCK® 15Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere un’ottima concentricità e perpendicolarità del mozzo rispetto all’albero.
Serie SIT-LOCK® 16Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario ottenere un’ottima concentricità del mozzo rispetto all’albero. Inoltre è utilizzato per il bloccaggio di mozzi con larghezze e diametri contenuti.
Serie SIT-LOCK® 18Autocentranti
Composto da un anello interno ed un anello esterno tagliati. Questo tipo di calettatore è particolarmente adatto per applicazioni dove è necessario trasmettere un momento torcente e simultaneamente generare una forza assiale per bloccare assialmente un cuscinetto, una ralla o qualunque organo che necessiti un bloccaggio assiale.
Serie SIT-LOCK® 13Autocentranti
Composto da due anelli conici, un anello interno, un anello esterno tagliati ed una ghiera di serraggio con relativa rosetta di sicurezza, è adatto per applicazioni dove vengono richiesti ingombri radiali ed assiali ridotti. Particolarmente indicato per applicazioni dove non esiste lo spazio necessario per serrare le viti. Infatti la ghiera può essere serrata dall’alto tramite apposita chiave con ingombri molto ridotti.
Serie SIT-LOCK® 1Non autocentranti
Composto da due anelli conici non tagliati, un anello interno e un anello esterno tagliati, è particolarmente adatto per applicazioni dove è necessario utilizzare ampie tolleranze.
Serie SIT-LOCK® 9Non autocentranti
Composto da due anelli conici, un anello interno, un anello esterno tagliati ed una ghiera di serraggio con relativa rosetta di sicurezza, è adatto per applicazioni dove vengono richiesti ingombri radiali ed assiali ridotti. Particolarmente indicato per applicazioni dove non esiste lo spazio necessario per serrare le viti. Infatti la ghiera può essere serrata dall’alto tramite apposita chiave con ingombri molto ridotti.
Serie SIT-LOCK® 2Non autocentranti
Composto da due anelli conici, è adatto per applicazioni dove vengono richiesti ingombri ridotti.
Serie SIT-LOCK® 10Giunto rigido
Composto da due anelli conici non tagliati ed un anello interno tagliato, è particolarmente adatto per il bloccaggio di due alberi dove è necessario trasmettere momenti torcenti medio-elevati.
Serie SIT-LOCK® 11Per esterni
Composto da un anello interno tagliato e due anelli esterni non tagliati. Viene fornito con viti DIN 931/933 in qualità 10.9 ad esclusione del tipo SIT-LOCK® 11S 12.9 che viene fornito con viti DIN 912 12.9.
Serie SIT-LOCK® 14Per esterni
Composto da un anello interno ed un anello esterno. Viene fornito con viti DIN 931/933 in qualità 10.9 o 12.9 secondo i modelli.
MONOLOCK - SIT-LOCK® 30
Composto da un unico anello cilindrico nel quale viene ricavato un foro conico. Nel foro conico viene inserita una speciale vite con una superficie conica.
La vite è di qualità 12.9 in modo di poter permettere le coppie di serraggio indicate a catalogo.
Vantaggi
• Montaggio e smontaggio rapido e semplice
• Possibilità di riutilizzo in caso di frequenti montaggi e smontaggi
• Economico
• Ingombri ridotti
Consigliato per il collegamento di:
• Pulegge dentate
• Pignoni
• Leve
• Camme
• Ingranaggi
