Giunti a lamelle in acciaio METALDRIVE® sono utilizzati in tutte quelle applicazioni dove è richiesta elevata precisione, assenza di manutenzione e alta velocità.
Tutti i componenti del giunto, escluso lo spaziatore, sono costruiti ed equilibrati nella classe DIN ISO 1940-1 Q 6,3.
Caratteristiche
- Senza gioco, torsionalmente rigido
- Esente da manutenzione
- Possibilità di utilizzo fino a 300 °C
- Permette disallineamenti assiali, angolari e radiali
- Disponibile secondo API610 ed API 671
- Disponibili a richiesta giunti certificati secondo la direttiva ATEX 2014/34/UE
- Disponibile con allunghe in fibra di carbonio
Esecuzioni dei giunti METALDRIVE® disponibili
Serie S Versione standard con singolo pacco lamellare
![Giunti Sit Metaldrive S](https://sitspa.it/wp-content/uploads/metaldrive-s.jpg.pagespeed.ce.oEqK4EFJ1p.jpg)
Permette disallineamenti assiali ed angolari. Non sono permessi disallineamenti radiali.
Serie E-IVersione con anello di calettamento
![Metaldrive serie E-I](https://sitspa.it/wp-content/uploads/metaldrive-e-i.jpg)
Versione con anello di calettamento.
Serie DCVersione standard con doppio pacco lamellare e spaziatore di lunghezza standard
![Giunti Sit Metaldrive DC](https://sitspa.it/wp-content/uploads/metaldrive-dc.jpg)
Permette disallineamenti assiali, angolari e radiali.

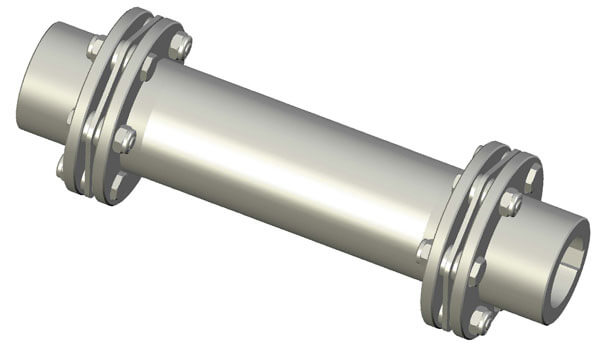

Serie SA1Con albero tubolare intermedio
![Giunti Sit Metaldrive SA1](https://sitspa.it/wp-content/uploads/metaldrive-sa1.jpg)
L’albero è fornibile in varie lunghezze in relazione alle esigenze applicative e può essere prodotto in alluminio, acciaio saldato o carbonio.

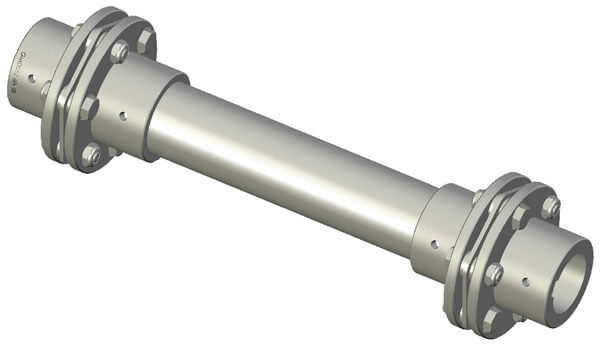

Serie SA2Con albero tubolare intermedio
![Giunti Sit Metaldrive SA2](https://sitspa.it/wp-content/uploads/metaldrive-sa2.jpg)
Sono disponibili differenti lunghezze in relazione alle esigenze applicative.

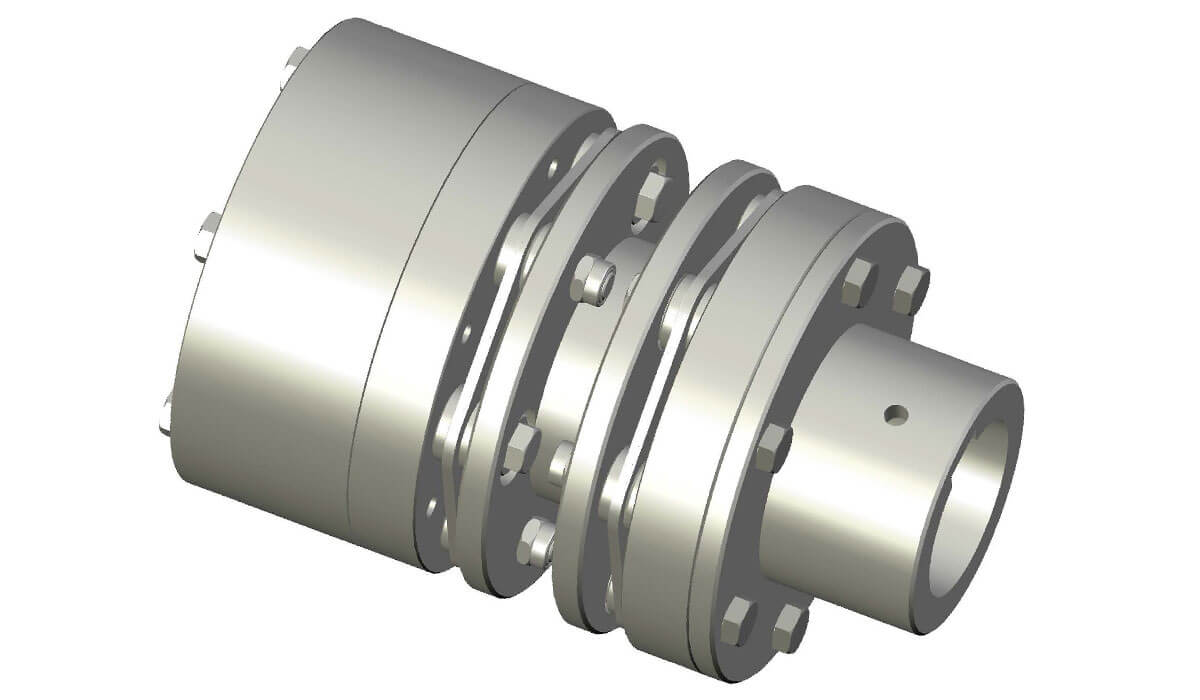

Serie DCACon doppio pacco lamellare
![Giunti Sit Metaldrive DCA](https://sitspa.it/wp-content/uploads/metaldrive-dca.jpg)
Versione con doppio pacco lamellare e continuità di trasmissione di coppia in caso di rottura del pacco lamellare. Spaziatore standard per applicazioni nelle pompe. Questa esecuzione è fornibile in conformità alle norme API 610 e API 617.
