I supporti e snodi ASAHI®, di produzione giapponese, sono utilizzati in diversi settori applicativi. I supporti monoblocco sono prodotti con un esclusivo perno di bloccaggio che permette l‘auto-allineamento e impedisce la rotazione dell’anello esterno aumentando la vita utile dell’installazione.
La gamma è fra le più vaste a livello mondiale e comprende supporti con corpi in ghisa, acciaio inossidabile e lamiera stampata.
Sono disponibili supporti predisposti per l’inserimento del coperchio di protezione così come per applicazioni ad alta temperatura e carichi radiali molto elevati.
Caratteristiche
- Vasta gamma di carichi sopportabili
- Vita del cuscinetto molto elevata
- Ottima protezione del cuscinetto (doppia tenuta)
- Elevata resistenza meccanica del supporto
- Facile e sicuro sistema di bloccaggio sull’albero
- Tempra localizzata della pista di scorrimento della sfera
- Sistema che impedisce la rotazione dell’anello interno del cuscinetto sull’albero
- Facilità di posizionamento durante il montaggio
Disponibili snodi sferici e teste di biella ASAHI® con inserto in bronzo, teflon o acciaio su acciaio.
Supporti auto-allineati e snodi ASAHI® disponibili
Supporti con il corpo in ghisa
L’estrema qualità ed accuratezza di lavorazione, assicurano la massima affidabilità e durata di vita in ogni applicazione anche estremamente severa. Per alberi da Ø 12 a Ø 140 mm.
Vastissima gamma di esecuzioni con il corpo in ghisa per applicazioni generiche.
Fornibili con cuscinetti a sfera:
- Tipo UC – standard
- Tipo UK – con fissaggio a bussola
- Tipo B – lubrificato a vita

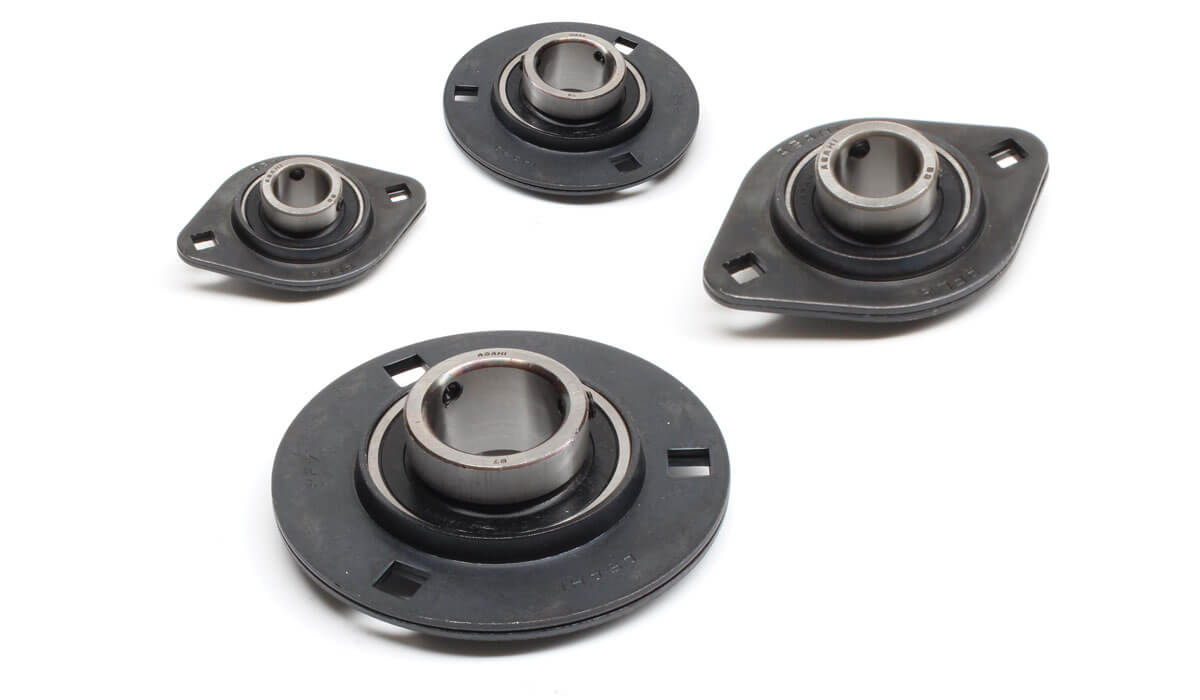

Supporti con il corpo in lamiera stampata
Esecuzione con il corpo in lamiera stampata e zincata per applicazioni economiche a basso carico.
Per alberi da Ø 12 a Ø 35 mm. Disponibili con cuscinetto a sfera di tipo B lubrificato a vita, per applicazioni generiche.

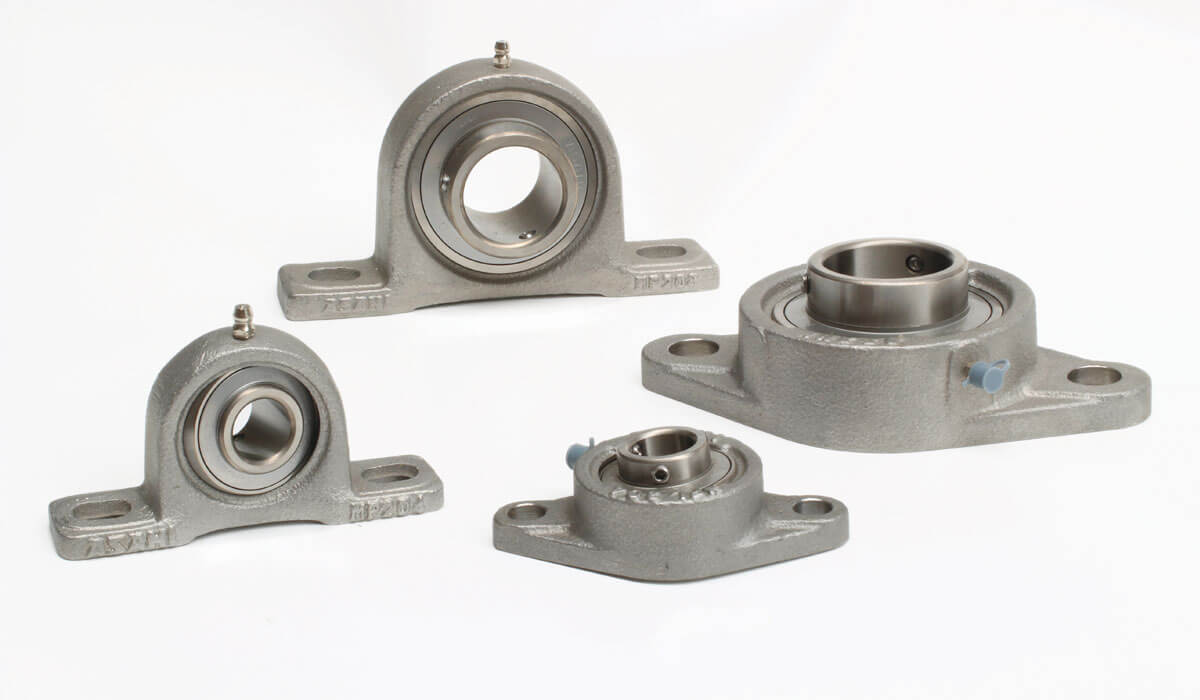

Supporti con il corpo in acciaio inox
Esecuzioni in acciaio inox ideali per applicazioni nel settore alimentare e dell’imballaggio, dove è possibile trovare ambienti molto aggressivi e con presenza di umidità, hanno infatti un’eccellente resistenza alla corrosione.
Fornibili con grasso a norma FDA. Per alberi da Ø 12 a Ø 50 mm.
Con cuscinetto a sfera di tipo MUC, questi supporti sono interamente costruiti in acciaio INOX e vantano una vasta gamma di temperature di esercizio che va da -20 °C a +120 °C.

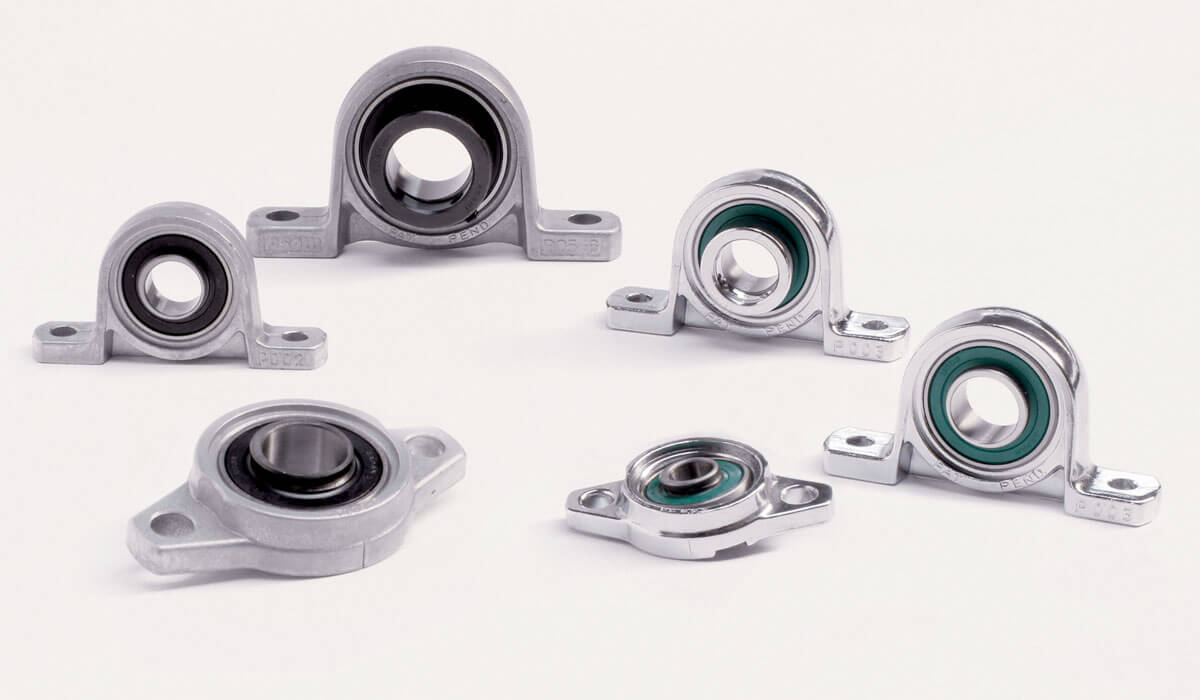

Supporti Silver e Silver Stainless
Prodotti con il corpo in lega speciale di zinco e cuscinetto in acciaio inossidabile AISI 304, pensati per l’utilizzo di applicazioni potenzialmente corrosive, accomunano massima leggerezza e un rapido e preciso montaggio grazie alla marcatura degli interassi. Idonei per lavorare a temperature tra i -10 °C e +80 °C.
Presentano dimensioni molto compatte, per alberi da Ø 10 a Ø 30 mm.

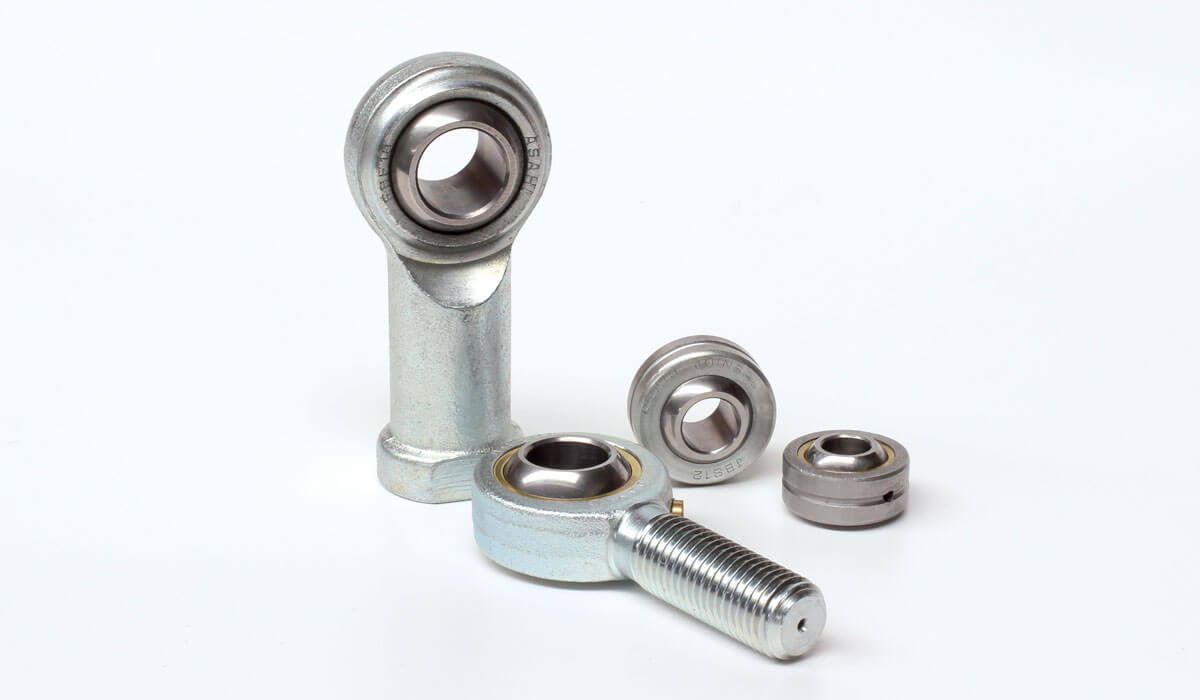

Snodi sferici e teste di biella Joinbal® ASAHI®
Snodi sferici e teste di biella con inserto in bronzo, teflon o acciaio su acciaio. Articolazioni sferiche a 90° acciaio su acciaio o su alluminio. Terminali a saldare per cilindri idraulici.
Caratteristiche
- Elevata sicurezza
- Auto-allineanti
- Grande angolo di disassamento consentito
- Capacità elevata di carico
- Elevata durata di vita
